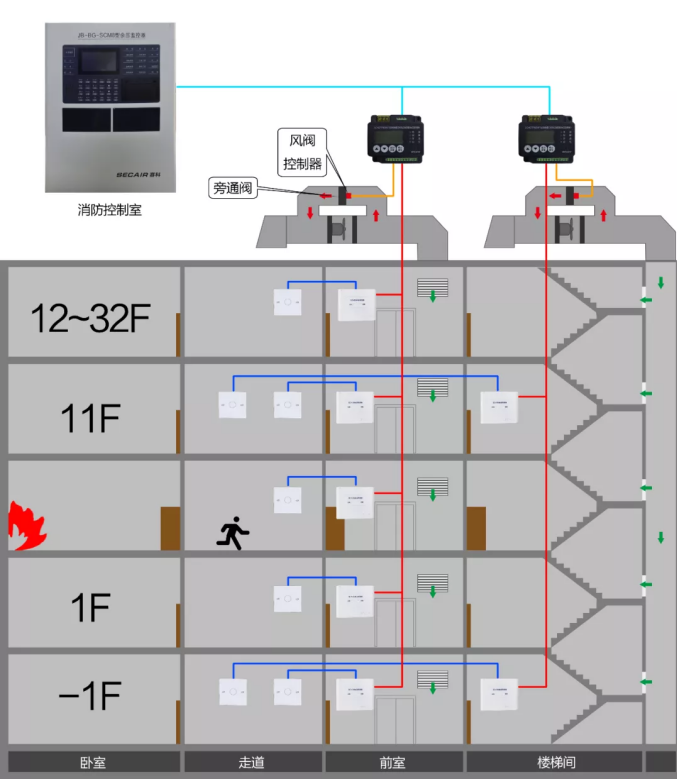

余壓監控系統是集工業計算機、通訊、抗電磁干擾、數字傳感技術及消防二總線于一體的智能化系統。其采用高靈敏度壓差傳感器，24小時實時采集監控區域內的余壓變化，對過壓等故障發出報警信號并記錄。當防煙樓梯間或前室余壓值達到報警閾值時，余壓探測器將發出報警信號，余壓控制器通過控制風閥控制器打開對應的泄壓閥，余壓回落到正常值后，余壓探測器向設備發出信號，余壓控制器通過控制風閥控制器關閉泄壓閥，通過控制泄壓閥的開閉，來保持余壓值穩定在規范要求區間值內，系統具有實時性、數值化、智能化、自動化連續監控的特點。

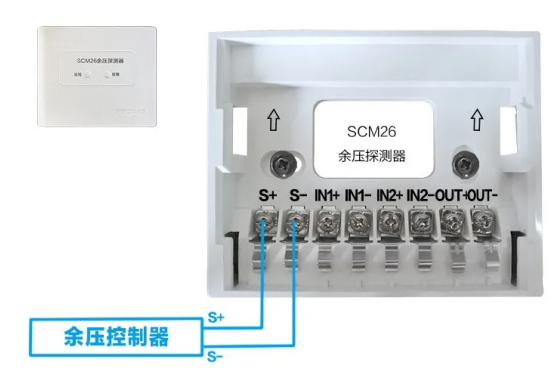

余壓探測器
余壓探測器是整個系統的神經末梢，負責前室和樓梯間余壓值的測量與控制。

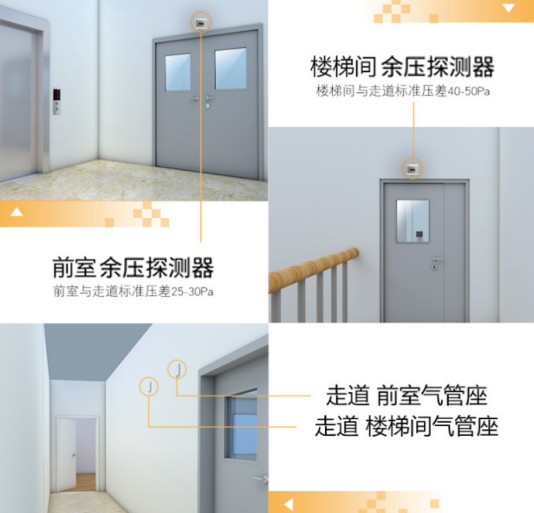

余壓探測器的安裝位置：
1、對于前室、封閉避難層，由于余壓控制區域為多個上下不貫通的空間，需要在每層前室設余壓探測器，余壓探測器的探測點設于前室，余壓設定值為25-30pa，當系統控制區域超壓時，系統聯動控制泄壓閥執行器，根據實際余壓值與設定值的差異調節泄壓閥，以保證前室正壓為設定值。
2、對于樓梯間，由于余壓控制區域為一個空間且上下貫通，余壓傳感器僅在整個建筑樓梯間高度的1/3處安裝一個，余壓傳感器的探測點一側設于樓梯間，另一側設于走道，余壓設定值為40-50pa，當系統控制區域超壓時，系統聯動控制泄壓閥執行器，根據實際余壓值與設定值的差異調節泄壓閥，以保證前室正壓為設定值。
SCM27P余壓控制器
余壓控制器是一種電氣控制單元，是余壓監控系統的重要組成部分。余壓控制器通過與余壓探測器聯動，控制風閥控制器的開啟和關閉。余壓控制器的設置位置及數量，應遵照機械加壓送風機的設置原則，每臺加壓送風機應設置一臺余壓控制器，且應為一對一的關系，每個旁通閥僅能接受一臺余壓控制器的控制。

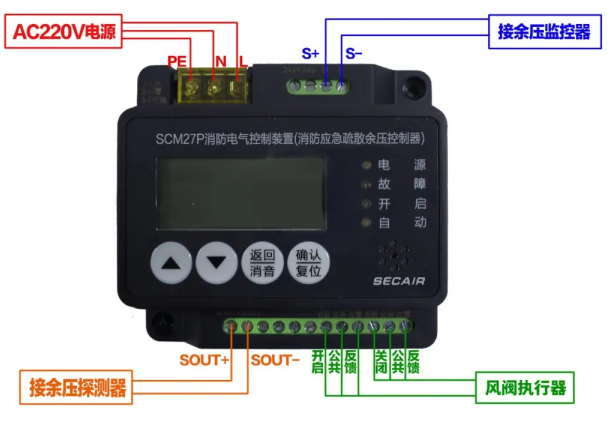

SCM27P余壓控制器AC220V接線圖

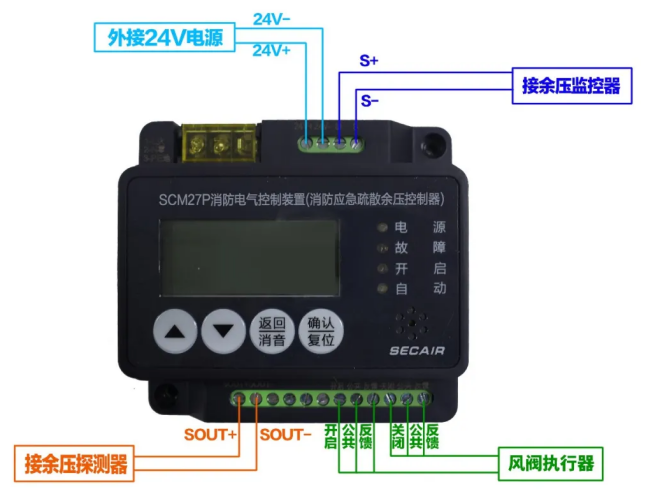

SCM27P余壓控制器DC24V接線圖

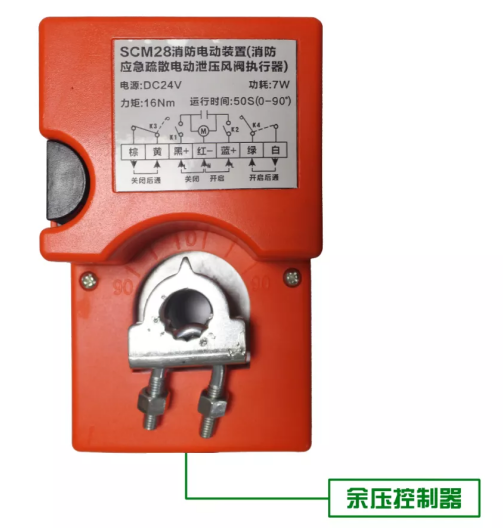

SCM28風閥執行器
風閥執行器一般安裝在旁通閥上，按圖中接線圖，接入余壓控制器。用于接收余壓控制器的命令，控制調節旁通閥的開、閉角度；也可手動控制旁通閥的開閉。
