余壓監控系統又叫做智能壓差測控系統、余壓控制系統、防排煙余壓監測系統、消防余壓探測系統等十分多的叫法，但是其首要的作用是輔佐高層建筑正壓送風系統在防煙排煙過程中，從而得到走廊至消防前室、關閉避難層、防煙樓梯間的壓力呈遞增散布，對其他壓進行檢測和控制的意圖。加壓送風余壓控制系統首要由余壓探測器、余壓控制器、余壓監控器、泄壓閥電動執行器、氣管等組成。

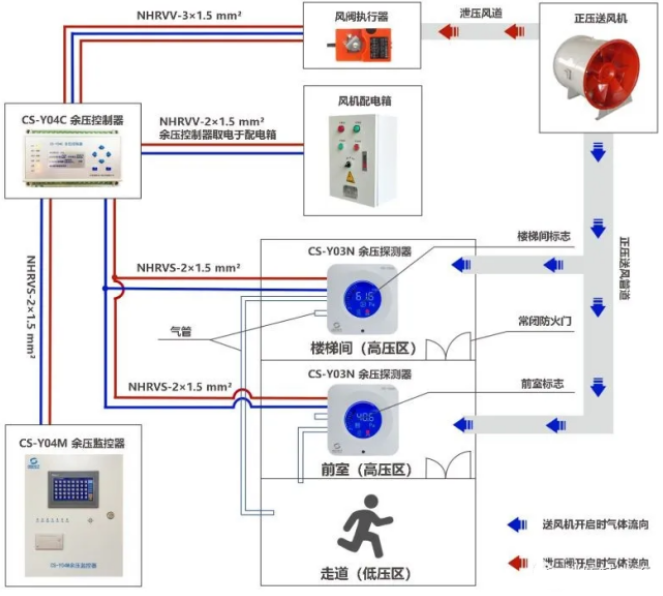

樓梯間余壓監控系統原理如圖：
上圖為余壓監控系統原理解說：
1、發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口敞開，圖中藍色箭頭表明正壓送風機敞開時空氣的活動方向，根據安全逃生準則，加壓送風應滿意防煙樓梯間壓力>前室壓力>走道壓力的壓力遞加散布。
2、余壓探測器監測走廊至消防前室、封閉流亡層（間）、防煙樓梯間的余壓值：
（1）泄壓。當余壓值超過規則區間時（“規則區間”參考GB51251-2017《修建防煙排煙系統技術標準》），余壓傳感器將信號傳遞給余壓控制器，余壓控制器聯動泄壓閥執行器，翻開旁通閥，將正壓風機的風量分散到系統外，從而使正壓送風管道的風量減少，圖中紅色箭頭表明旁通閥敞開時空氣的活動方向，這時，消防前室、封閉流亡層（間）、防煙樓梯間的余壓值下降回歸至正常區間。
（2）加壓。當余壓值低于規則區間時，余壓傳感器將信號傳遞給余壓控制器，余壓控制器聯動泄壓閥執行器，封閉旁通閥，正壓送風管道的風量增大，使消防前室、封閉流亡層（間）、防煙樓梯間的余壓值上升至正常區間。
3、余壓控制器由風機配電箱供電，擔任給余壓探測器和泄壓閥執行器供電。
4、余壓監控器放置于消控室，可以實時檢查系統內悉數余壓探測器和余壓控制器的工作狀態和報警信息，并具有打印相關信息功用，監控器箱體指示運轉、通信、報警、毛病、消音等。
