隨著社會不斷的前進，城市里的摩天大樓越來越多，保證渙散通道的余壓在火災發生時可以處于有用的受控情況，是新的消防趨勢，而設備余壓監控系統將是未來消防工作發展的必然趨勢。下面就來一同看一看余壓監控系統的設備調試辦法。
余壓監控的系統組成
余壓監控是由余壓監控器、余壓探測器、余壓控制器和風閥控制器組成。
其中，余壓監控器設備在消控室內，余壓探測器設備在電梯前室和樓梯走道，余壓控制器和風閥控制器設備在風機控制柜。

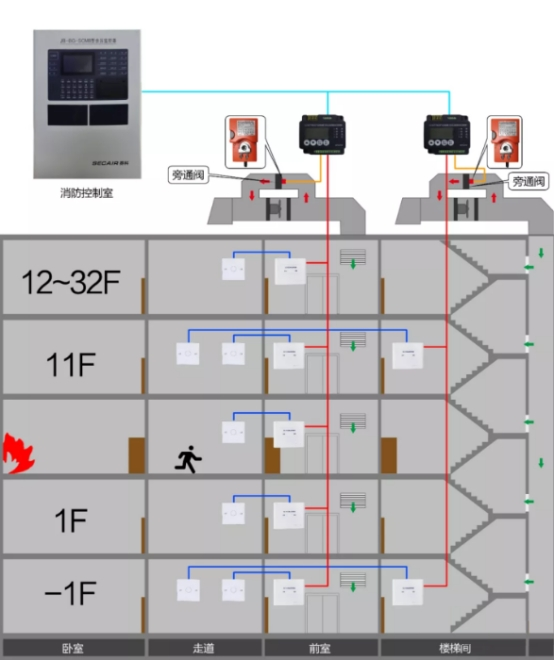

余壓監控系統示意圖
余壓探測器設備接線
余壓探測器底座設備在86盒上；
將無極性二總線接入底座的"S+"、"S-"端子上；
將氣管接到探測器浮屠上；
再將探測器滑入底座；
探測器端設備結束。
氣管的另一端從86盒伸出，銜接配套浮屠后，再設備上氣體裝修蓋；
氣管結尾設備結束。
余壓探測器接線圖
余壓控制器設備接線
將銜接余壓探測器的無極性二總線接入27P的"SOUT+"、"SOUT-"端；
選用24V供電辦法時，將外接24V電源線接入"24V+"、"24V-"端；
選用220V供電辦法時，將220V電源的前方、零線、地線別離接入"1"、"2"、"3"端；
將風閥控制器的藍，白、紅，綠線接入27P的“開啟、公共、反應”端；將風閥控制器的黑、黃、棕線接入27P的“封閉、公共、反應”端；
將"S+"、"S-"通過無極性二總線接入到余壓監控器。

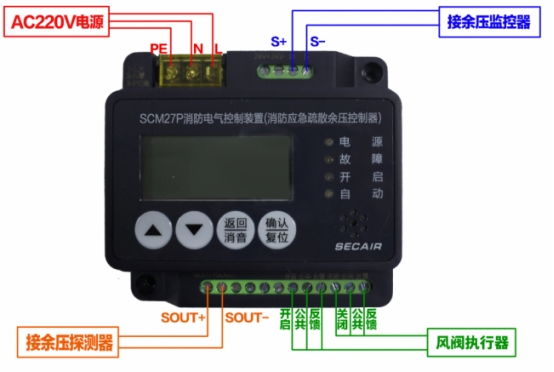

220V接線示意圖

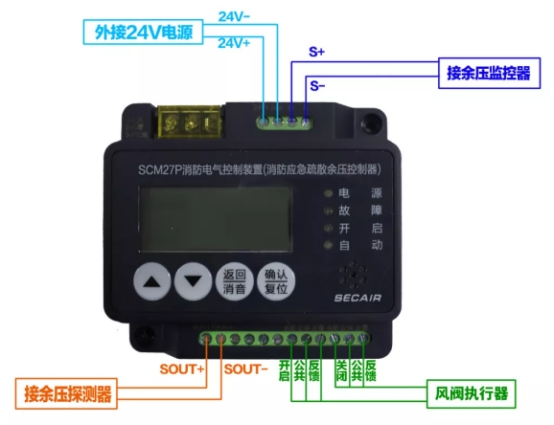

24V接線示意圖
裝備余壓探測器
登錄部件。
進入登錄部件菜單。
登錄地址，按供認。設置成功后按回來鍵保存并回來主菜單界面。
修正編程
設置探測器是設備在走道還是電梯前室。設置成功后按回來鍵保存并回來主菜單界面。
修正容量
一個余壓控制器最多可以接63個余壓探測器。（留心！容量設置應與余壓探測器實踐所接數量相同，若大于實踐數量，余壓控制器會宣布毛病信息。）設置成功后按回來鍵保存并回來主菜單界面。
編程結束之后，長按供認鍵復位。
編程成功。
裝備余壓控制器
登錄部件
進入調試菜單下的登錄部件菜單欄。登陸的是余壓控制器的數量。
按2編程，輸入區號、容量，（留心！容量設置應與余壓探測器實踐所接數量相同，若大于實踐數量，余壓控制器會宣布毛病信息。）按供認鍵。
復位。
編程結束。
