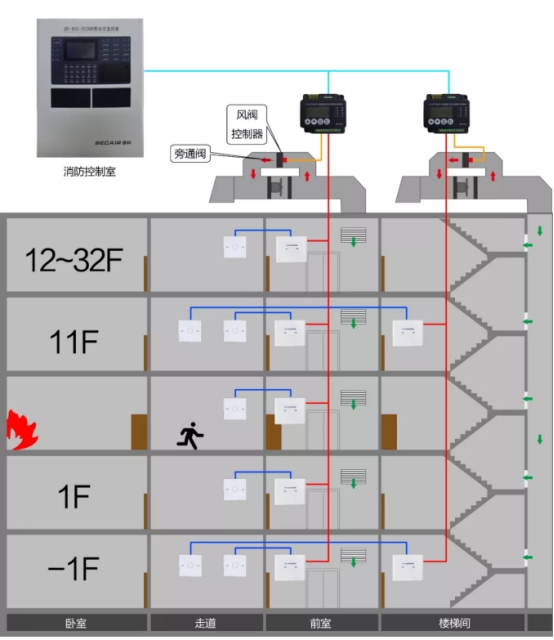

余壓監控系統
集工業計算機、通訊、抗電磁干擾、數字傳感技術及消防二總線于一體的智能化系統。采用高靈敏度壓差傳感器，24小時實時采集監控區域余壓改變，對過壓等故障宣布報警信號并記載。當防煙樓梯間或前室余壓值達到報警閾值時，余壓勘探器宣布報警信號，余壓監控器經過操控風閥操控器翻開對應的泄壓閥，余壓回落到正常值后，余壓勘探器宣布信號，余壓監控器經過操控風閥操控器關閉泄壓閥，經過操控泄壓閥的開閉，來堅持余壓值穩定在標準要求區間值內，系統具有實時性、數值化、智能化、自動化連續監控的特色。

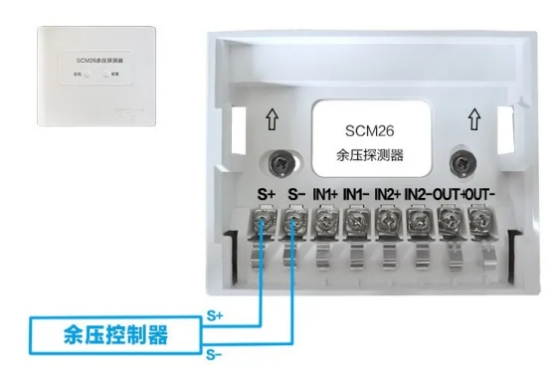

余壓勘探器
余壓勘探器是整個余壓監控系統的神經末梢，擔任前室和樓梯間余壓值的丈量與操控。

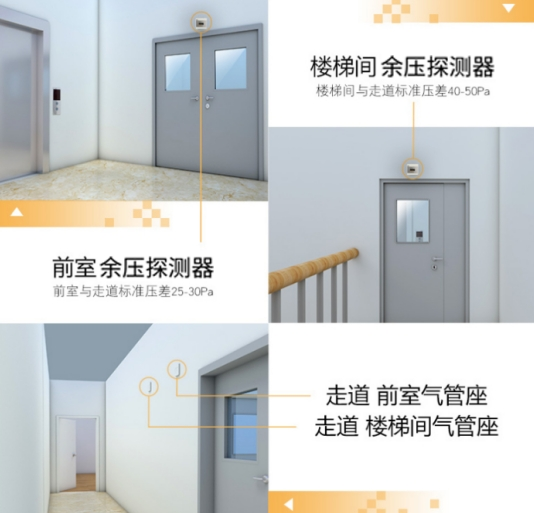

余壓勘探器的安裝方位：
1、關于前室、封閉避難層，因為余壓監控區域為多個上下不貫穿的空間，需要在每層前室設余壓勘探器，余壓勘探器的勘探點設于前室，余壓設定值為25-30pa，當系統操控區域超壓時，系統聯動操控泄壓閥執行器，依據實踐余壓值與設定值的差異調理泄壓閥，以確保前室正壓為設定值。
2、關于樓梯間，因為余壓監控區域為一個空間且上下貫穿，余壓傳感器僅在整個修建樓梯間高度的1/3處安裝一個，余壓傳感器的勘探點一側設于樓梯間，另一側設于走道，余壓設定值為40-50pa，當系統操控區域超壓時，系統聯動操控泄壓閥執行器，依據實踐余壓值與設定值的差異調理泄壓閥，以確保前室正壓為設定值。
余壓監控器
余壓監控器是一種電氣操控單元，是余壓監控系統的重要組成部分。余壓監控器經過與余壓勘探器聯動，操控風閥操控器的敞開和關閉。余壓監控器的設置方位及數量，應遵循機械加壓送風機的設置準則，每臺加壓送風機應設置一臺余壓監控器，且應為一對一的關系，每個旁通閥僅能接受一臺余壓監控器的操控。

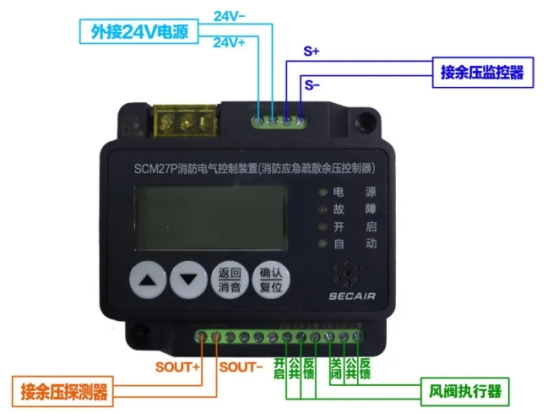

余壓監控器接線圖

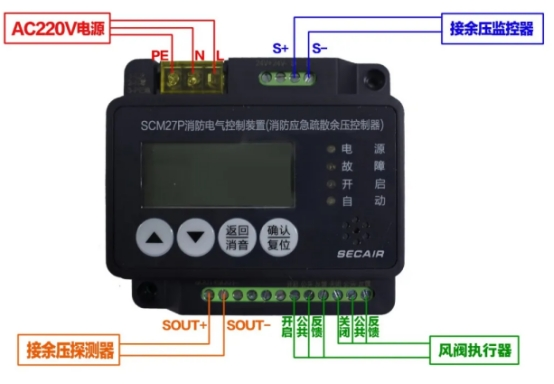

余壓監控器接線圖

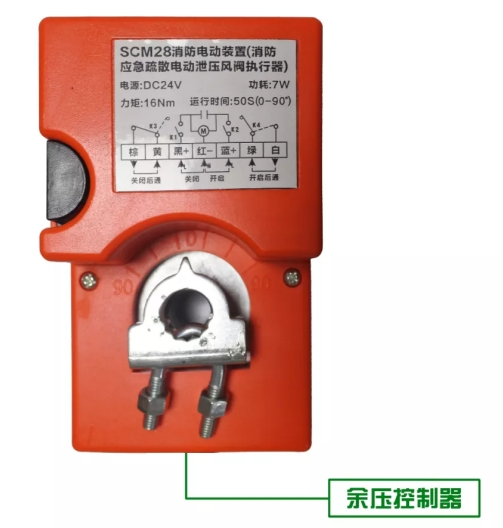

風閥執行器
風閥執行器一般安裝在旁通閥上，按圖中接線圖，接入余壓監控器。用于接納余壓監控器的命令，操控調理旁通閥的開、閉角度；也可手動操控旁通閥的開閉。
